Warum eine Metallbox Wellen blockiert
Ein Faraday-Käfig ist weder eine Erfindung von Preppern noch irgendeine Pseudowissenschaft: Es handelt sich um ein vollständig geschlossenes Gehäuse aus leitfähigem Material (im Wesentlichen Metall), das verhindert, dass ein äußeres elektromagnetisches Feld das Innere erreicht. Das Prinzip trägt den Namen des britischen Physikers Michael Faraday, der es bereits 1836 in einem vollständig mit Metallfolie ausgekleideten Raum demonstrierte.
Der Mechanismus ist eigentlich recht intuitiv, sobald man ihn einmal in Aktion gesehen hat. Trifft eine elektromagnetische Welle auf die Oberfläche eines Leiters, versetzt sie die freien Elektronen des Metalls in Bewegung. Diese verteilen sich neu und erzeugen ein Gegenfeld, das die Wirkung des äußeren Feldes im Inneren des Gehäuses exakt aufhebt. Wie LearnEMC, eine auf elektromagnetische Verträglichkeit spezialisierte Lernressource, es zusammenfasst: Ein perfekt leitfähiges Gehäuse, das ein Volumen vollständig umschließt, verhindert jede elektrische Kopplung zwischen dem Inneren und der Außenwelt. Konkret bedeutet das: Das Feld bleibt an der Oberfläche, es dringt nicht ein.
Dieses Prinzip funktioniert ebenso gegen eine elektrostatische Entladung wie gegen eine Funkwelle, einen nuklearen elektromagnetischen Puls oder die durch einen Sonnensturm induzierten Ströme. Was sich von einem Szenario zum anderen ändert, ist nicht das physikalische Prinzip, sondern die Intensität und Geschwindigkeit des Phänomens, also der Anspruch an die Abschirmung, die für einen echten Schutz nötig ist.
Die Regel, die alles ändert: Schon die kleinste Öffnung hebt den Schutz auf
Das ist der Punkt, den die meisten allgemeinverständlichen Erklärungen übergehen, und ausgerechnet er ist der wichtigste: Ein Faraday-Käfig funktioniert nur, wenn er vollständig geschlossen ist. Eine einzige Unterbrechung reicht aus, um den Großteil des Schutzes zunichtezumachen, egal wie dick oder hochwertig das verwendete Metall ansonsten ist.
LearnEMC formuliert es sehr direkt: Ein einziges ungeschirmtes, ungefiltertes Kabel, das ein geschirmtes Gehäuse durchdringt, kann den gesamten Abschirmnutzen zunichtemachen, den das Gehäuse sonst bieten würde. Ein herausragendes Ladekabel, eine Antenne oder auch nur eine schlecht verschlossene Fuge, die keinen durchgehenden elektrischen Kontakt rund um die Öffnung mehr gewährleistet, und das Feld findet einen direkten Weg nach innen.
Diese Regel, weit mehr als das Material des Behälters selbst, unterscheidet einen echten Faraday-Käfig von einer Metallbox, die nur so aussieht wie einer.
Was wirklich geschützt werden muss
Die gute Nachricht: Es ist nicht nötig, das ganze Haus abzuschirmen. Das eigentliche Risiko konzentriert sich auf eine ganz bestimmte Art von Bauteil, wodurch sich gezielt eingrenzen lässt, was wirklich einen Platz im Faraday-Käfig verdient.
Halbleiter, also die Chips und Transistoren, die praktisch die gesamte moderne Elektronik ausmachen, sind das Hauptziel. Sie arbeiten mit sehr niedrigen Spannungen und beruhen auf mikroskopisch kleinen Übergängen: Eine induzierte Überspannung, selbst eine kurze, kann sie buchstäblich durchschlagen. Das gilt für ein Smartphone, ein Radio, einen Laptop oder ein Ladegerät, aber ebenso für eine Powerbank oder eine Energiestation, deren Laderegler und Display gleichermaßen empfindliche Elektronik enthalten.
Ein rein elektromechanisches Gerät ohne Chip oder Steuerschaltung übersteht die Sache dagegen meist unbeschadet: ein einfacher Bürstenmotor, eine klassische Glühbirne (im Grunde nur ein Widerstandsdraht), eine mechanische Türklingel. Vorsicht jedoch vor einer häufigen Verwechslung: Eine LED-Lampe hat mit einer Glühbirne nichts gemeinsam. Eine LED ist selbst ein Halbleiterbauteil, meist gekoppelt mit einer kleinen Treiberschaltung, was sie trotz ihres Aussehens als einfache Lampe klar auf die verletzliche Seite stellt.
Ein nützlicher Sonderfall: Eine nackte Batterie oder Zelle (AA, 18650...) ohne zugehörige Verwaltungselektronik ist lediglich ein elektrochemisches System. Sie besitzt keinen zu beschädigenden Halbleiterübergang und muss daher eigentlich nicht abgeschirmt werden, um funktionsfähig zu bleiben. Verletzlich sind das BMS (die Batteriemanagement-Schaltung) oder der Laderegler, sofern das Gerät über einen solchen verfügt.

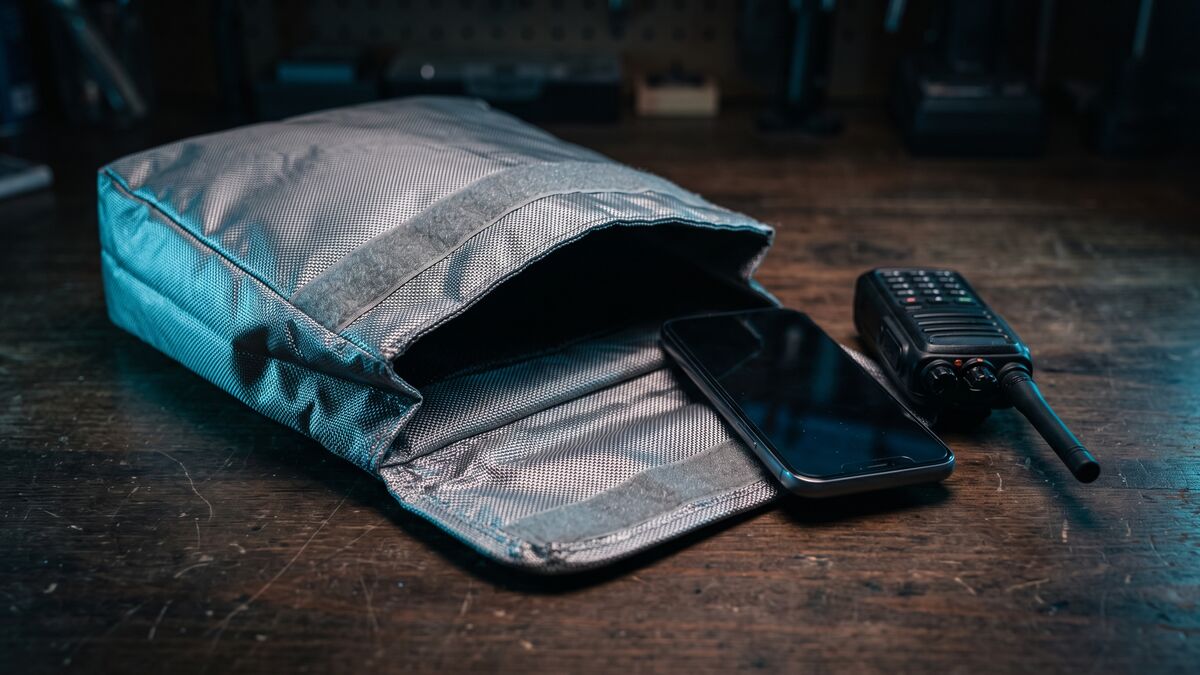

Faraday-Taschen im Handel: Worauf achten
Der Markt für Faraday-Taschen ist in den letzten Jahren stark gewachsen, bei enorm schwankender Qualität. Viele günstige Taschen sind in Wirklichkeit nur antistatische Hüllen für den Versand elektronischer Bauteile, also ein Schutz gegen elektrostatische Entladung, nicht gegen einen elektromagnetischen Puls oder Funkwellen: ein Unterschied in der Art, nicht nur im Grad.
Ein echter Dämpfungstest wird in Dezibel (dB), über einen Frequenzbereich hinweg, angegeben, nicht mit einer vagen Marketingformel wie militärischer Schutzstandard. Die professionelle Abschirmwelt stützt sich auf anerkannte Methoden wie die Norm IEEE 299 zur Messung der Abschirmwirkung eines Gehäuses oder den Standard MIL-STD-285 für militärische und luftfahrttechnische Hochleistungsanwendungen. Ein seriöser Hersteller veröffentlicht Zahlen aus einem echten Messprotokoll; fehlen diese, ist Vorsicht geboten.
| Kriterium | Faraday-Tasche aus dem Handel | DIY-Box oder Behälter |
|---|---|---|
| Kosten | Unterschiedlich, angemessen bei einem seriösen Modell | Sehr gering, oft mit bereits vorhandenem Material |
| Aufwand | Sofort einsatzbereit, kein Bau nötig | Erfordert etwas Sorgfalt (Isolierung, Fugen) |
| Zuverlässigkeit bei guter Wahl oder gutem Bau | Gut, sofern ein echter Dämpfungstest vorliegt | Gut, sofern die Regeln zu Isolierung und Fugen eingehalten werden |
| Kapazität | Begrenzt auf das Volumen der Tasche | Kann eine Energiestation oder mehrere Geräte aufnehmen |
| Worauf achten | Viele günstige Modelle sind nur antistatische Hüllen | Eine schlecht isolierte Fuge oder Wandkontakt macht die Wirkung zunichte |
Ein paar konkrete Kriterien vor dem Kauf: ein Verschluss mit durchgehendem Metall-auf-Metall-Kontakt über seine gesamte Länge (eine einfache Klettlasche, die die Öffnung nur optisch schließt, ohne dauerhaften leitfähigen Kontakt, ist deutlich unzuverlässiger als ein gefalzter Metallverschluss); nach Möglichkeit eine doppelte, voneinander isolierte Schicht; und eine Größe, die wirklich zu dem passt, was geschützt werden soll, damit das Gerät die Innenwand nie berührt.
DIY: Funktioniert eine Metallbox wirklich?
Der Mythos hält sich hartnäckig: Ein Metalleimer reiche schon aus. Das stimmt weder ganz noch ist es ganz falsch. Ein verzinkter Mülleimer mit Deckel kann durchaus einen guten Faraday-Käfig abgeben, allerdings nur, wenn zwei Bedingungen genau eingehalten werden, dieselben, die bereits erwähnt wurden: ein Verschluss mit durchgehendem elektrischen Kontakt (der Deckel muss ringsum fest auf dem Rand aufliegen, nicht nur lose obenauf), und ein Inhalt, der die Metallwand niemals berührt.
Der Funkamateur-Blog Off Grid Ham, betrieben von einem Funkamateur, der sich gezielt für die Community mit dem Thema befasst hat, maß bei eigenen Aufbauten eine Dämpfung von rund 50 dB bei einem einzelnen, gut verschlossenen Behälter, und bis zu 80 dB bei doppelter Schicht (zwei unabhängige, voneinander isolierte Behälter). Eine faire und nützliche Einschränkung: Diese Messungen wurden nicht nach einem standardisierten Laborprotokoll durchgeführt und sind daher eher als Richtwert denn als garantierte Zahl zu verstehen. Sie liefern trotzdem einen deutlich verlässlicheren Anhaltspunkt als eine bloße Vermutung.
Das Rezept, das sich in jedem ernsthaften DIY-Aufbau wiederfindet, lässt sich auf vier Punkte bringen.
- Den Inhalt immer von der Metallwand isolieren: Karton, Kunststoff oder Stoff, niemals direkter Kontakt mit dem Metall.
- Die Fugen großzügig überlappen lassen: bei Alufolie mindestens 7,5 cm Überlappung, mit echtem Metall-auf-Metall-Kontakt, nicht nur optisch.
- Nähte und Öffnungen mit leitfähigem Klebeband abdichten, statt mit gewöhnlichem Isolierband.
- Den Behälter niemals erden oder mit einer äußeren Metallmasse verbinden: Das würde genau den Leckpfad öffnen, den es zu vermeiden gilt.
Für maximalen Schutz bleibt die Logik zweier ineinander verschachtelter, isolierter Behälter der Goldstandard. Umgekehrt ist eine einzelne, um ein Objekt gewickelte Alufolie ohne festen Behälter dahinter anfällig: Jede schlecht sitzende Falte oder jeder Riss erzeugt erneut eine Öffnung, genau der oben beschriebene Fehler.
Welche Bedrohung ist real: Sonnensturm, nuklearer EMP, elektrostatische Entladung
Drei Risikogruppen werden immer wieder genannt, und sie ähneln sich weder in ihrer Wahrscheinlichkeit noch in ihrem Ausmaß.
Der Sonnensturm (oder koronale Massenauswurf) ist mit Abstand am besten dokumentiert. Das Referenzereignis bleibt das Carrington-Ereignis vom 1. September 1859: Die Astronomen Richard Carrington und Richard Hodgson beobachteten unabhängig voneinander eine Sonneneruption von beispielloser Intensität. Den von der NOAA, der amerikanischen Behörde für Ozean und Atmosphäre, zitierten Aufzeichnungen zufolge löste die nachfolgende Teilchenwelle Polarlichter aus, die in ungewöhnlich niedrigen Breiten sichtbar waren, trieb in Telegrafenleitungen Ströme, die stark genug waren, um Bedienpersonal einen Stromschlag zu versetzen und in mehreren Büros kleine Brände auszulösen, und ließ Geräte sogar Nachrichten senden, obwohl sie vollständig von jeder Stromquelle getrennt waren.
Um diese Szenarien in einen größeren Vorsorgezusammenhang einzuordnen, behandelt unser Dossier zur Energieautarkie für den SHTF-Fall, wie sich eine vollständige Energiereserve dimensionieren lässt, weit über die reine Abschirmungsfrage hinaus.
Der nukleare elektromagnetische Puls (eine Detonation in sehr großer Höhe) bleibt dagegen ein extremes geopolitisches und militärisches Szenario. Er wurde bis heute nie zu diesem Zweck gegen ein bewohntes Gebiet eingesetzt, und die meisten Verteidigungsanalysten schätzen seine Wahrscheinlichkeit als gering ein. Dennoch wird er ernst genug genommen, um eigene Härtungsnormen für kritische Infrastrukturen hervorzubringen, etwa den amerikanischen Militärstandard MIL-STD-188-125. Ein reales Risiko also, das man kennen sollte, aber keines, das dauerhafte Angst rechtfertigt.
Die elektrostatische Entladung schließlich ist das banalste der drei Risiken: der kleine Funke, den man manchmal beim Berühren einer Türklinke an trockenen Tagen spürt. Ihre Energie ist verschwindend gering im Vergleich zu einem Sonnensturm oder einem nuklearen Puls, doch sie trifft genau dieselbe Schwachstelle, die Halbleiter, weshalb empfindliche elektronische Bauteile im Alltag mit antistatischen Vorsichtsmaßnahmen gehandhabt werden.
Den Faraday-Käfig mit einem einfachen Radio testen
Für einen ersten, seriösen Eindruck von der Wirksamkeit des selbstgebauten Faraday-Käfigs braucht es kein Labor für elektromagnetische Verträglichkeit. Die Funkamateur-Community, die sich seit Jahrzehnten mit dem Thema befasst, um ihre Notfallausrüstung zu schützen, nutzt eine einfache, für jeden zugängliche Methode.
Nehmen Sie ein batteriebetriebenes Radio, stellen Sie es auf einen starken, klar identifizierten Mittelwellensender ein, danach auf einen ebenso starken UKW-Sender (die beiden Frequenzbereiche verhalten sich gegenüber einer Abschirmung nicht gleich, daher lohnt es sich, beide zu testen), drehen Sie die Lautstärke auf und legen Sie es, weiterhin eingeschaltet, in den geschlossenen Behälter. Verschwindet der Ton bei beiden Sendern vollständig, sobald der Deckel geschlossen ist, ist das ein gutes Zeichen: Das Gehäuse blockiert wirksam einen großen Teil des Funkspektrums.
Der Test hilft auch dabei, eine bestimmte Schwachstelle aufzuspüren: Nähern Sie das Radio eher jeder Fuge und jeder Ecke als der Mitte, wo eine lokale Undichtigkeit am wahrscheinlichsten ist, ganz im Sinne der von Off Grid Ham für seine eigenen Tests beschriebenen Methode.
Was wirklich in einen Faraday-Käfig gehört
Ein Faraday-Käfig soll nicht das ganze Haus verschlingen. Weit nützlicher und realistischer ist es, ihn einem kleinen Set an Notfallelektronik vorzubehalten, das man bewusst niemals im Alltag benutzt, gerade damit es an dem Tag verfügbar bleibt, an dem alles andere ausfällt.
In diesem Set hat ein Vorrat an Ersatzbatterien seinen festen Platz neben einem batteriebetriebenen Radio: Primäre Lithiumzellen wie Energizer Ultimate Lithium halten sich im Regal typischerweise deutlich länger als eine klassische Alkalibatterie, ein echter Vorteil für ein Set, das man hoffentlich nur selten öffnet. Wiederaufladbare Zellen wie Panasonic Eneloop sind eine sinnvolle Alternative für alle, die lieber ein regelmäßig geladenes und geprüftes Set pflegen als einen ungenutzt lagernden Vorrat.
Bei der Elektronik selbst deckt eine kompakte, robuste Powerbank wie die Nitecore Carbon 6K, oder eine klassischere wie die Nitecore NB10000, das Wesentliche ab: genug, um ein Telefon oder ein Radio mehrfach aufzuladen, ohne von einer Steckdose abhängig zu sein, die vielleicht nicht so schnell wieder Strom liefert. Der richtige Reflex, bereits in unserem Dossier zu SHTF-Szenarien erwähnt: ein eigenes Gerät bevorzugen, das dauerhaft im Faraday-Käfig liegt, statt jenes, das man täglich benutzt und im Ernstfall ohnehin nicht rechtzeitig einpacken würde.
